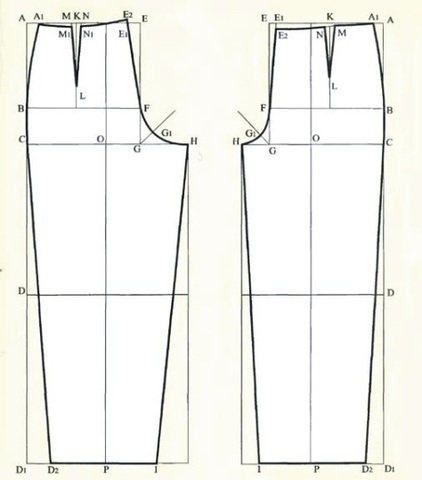

Построение задней половинки
Строим прямой угол из точки А.
АВ = высота линии бедер (Вб).
(Пример: 18 см.)
АС = длина сидения (До ).
(Пример: 26 см.)
AD = высота линии колена (Вк ).
(Пример: 59 см.)
AD1 = длина брюк (Ди ).
(Пример: 96 см.)
BF = (обхват бедер + прибавка) / 4.
(Пример: (96 см + 2 см) / 4 = 24,5 см.)
BF = CG= AE. GH = 7з BF + 2,5 см.
(Пример: 24,5 см / 3 + 2,5 см = 10,7 см.)
ЕЕ 1 = глубина талии сзади = 3 см.
Е1Е2 = баланс брюк = 1 см.
ΣВ (сумма вытачек) = (обхват бедер -о бхват талии) /2-4 см.
Примечание. 4 см - постоянная величина для построения на типовую фигуру, равная сумме глубины талии спереди и глубины талии сзади.
(Пример: (96 см - 70 см) / 2 - 4 см = 9 см.)
Раствор боковой вытачки = 0,5 * ΣВ.
(Пример: 0, 5*9 см = 4,5 см.)
АА 1 = глубина боковой вытачки = раствор боковой вытачки / 2.
(Пример: 4,5 см / 2 = 2,3 см.)
А1К = 1/2 А1Е1 -1 см.
Проводим вертикаль через точку К.
Раствор задней вытачки = 0,3 * ΣB.
(Пример: 0,3 * 9 см = 2,7 см.)
МК = NK = глубина задней вытачки = = раствор задней вытачки / 2.
(Пример: 2,7 см / 2 = 1,4 см.)
KL = длина задней вытачки = 13,5 см.
ММ 1 =NN1 =0,5 см.
Проводим верхнюю линию задней половинки по точкам А 1 М1 L N1 Е2
Проводим биссектрису угла FGH.
Откладываем на ней отрезок GG1 = 3 см.
Проводим линию сидения по точкам Е 2 F G1 Н.
СО = 14 СН.
Проводим вертикаль через точку О.
Эта линия указывает направление долевой нити при раскрое.
PI = PD2 = 1/2 ширины брюк по низу.
(Пример: 23 см / 2 = 11,5 см.)
Проводим линию бокового шва по точкам А1В С D2.
Проводим линию низа изделия по точкам D2 Р I и линию шагового шва по точкам Н I.
Построение передней половинки
Строим прямой угол из точки А.
АВ = высота линии бедер (Вб).
(Пример: 18 см.)
АС = длина сидения (Дс ).
(Пример: 26 см.)
AD = высота линии колена (Вк ).
(Пример: 59 см.)
AD1 = длина брюк (Ди ).
(Пример: 96 см.)
BF = (обхват бедер + прибавка) / 4.
(Пример: (96 см + 2 см) / 4 = 24,5 см.)
BF = CG.
GH = 1/з BF + 0,5 см.
(Пример: 24,5 см / 3 + 0,5 см = 8,6 см.)
АА 1 = АА1 (с чертежа задней половинки).
ЕЕ 1 = глубина талии спереди = 1 см.
Е1Е2= 1 см.
Проводим отрезок Е2А1
А1К = ½ А1Е2-1 см.
Проводим вертикаль через точку К.
Раствор передней вытачки = 0,2 * ΣВ.
(Пример: 0,2 * 9 см = 1,8 см.)
МК = NK = глубина передней вытачки = = раствор передней вытачки / 2.
(Пример: 1,8 см / 2 = 0,9 см.)
KL = длина передней вытачки = 8 см.
Уравниваем стороны вытачки по большей стороне.
NL = ML.
Проводим верхнюю линию передней половинки по точкам А 1 М L N Е2.
Проводим биссектрису угла FGH.
Откладываем на ней отрезок GG1 = 3 см.
Проводим линию сидения по точкам Е 2 F G1 Н.
СО = 1/2 СН.
Проводим вертикаль через точку О. Эта линия указывает направление долевой нити при раскрое.
PI = PD2 = 1/2 ширины брюк по низу.
(Пример: 23 см / 2 = 11,5 см.)
Проводим линию бокового шва по точкам А1В С D2.
Проводим линию низа изделия по точкам D2 Р I и линию шагового шва по точкам Н I.
