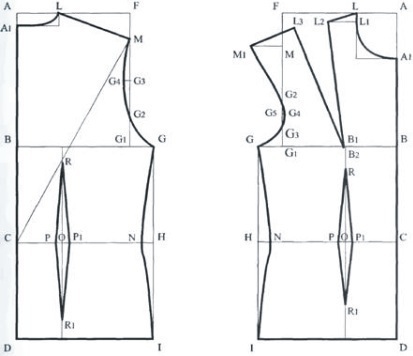

Построение спинки
Строим прямой угол из точки А.
АВ = высота проймы сзади (Впрз ) + прибавка.
(Пример:
АС = длина спины до талии (Дет) + прибавка.
(Пример: 42 +
CD = высота линии бедер (Вб).
(Пример:
AF = (диаметр плеч (Дп ) + прибавка) / 2.
(Пример: (
AF = BG1.
BG = (обхват груди 3 (ОгЗ ) + прибавка) / 4.
(Пример: (
BG = СН = DI.
АА 1 =
AL = 1/5 обхвата шеи -
(Пример:
Проведем дугу A1L, которая будет линией горловины сзади.
СМ = высота плеча косая (Впк ) + прибавка.
(Пример:
Для нахождения точки М проведем дугу с центром в точке С и
радиусом, равным СМ.
На пересечении дуги и вертикали FG1 находится точка М.
LM = линия плеча.
G1G3 = 1/4FG1.
G1G2 = 1/4G1G3.
G3G4 =
Проведем линию проймы по точкам М G4 G2 G.
HN =
Проведем линию бокового шва по точкам G N I.
СО = 1/3 BG.
Проведем вертикаль через точку О.
OP = OP1 = глубина вытачки =
OR =
OR1 =
Проведем контур вытачки по точкам PRP1 R1.
Построение полочки
Строим прямой угол из точки А.
АВ = АВ с чертежа спинки.
АС = АС с чертежа спинки.
CD = CD с чертежа спинки.
AF = AF с чертежа спинки.
AF = BG1.
BG = BG с чертежа спинки.
BG = СН = DIAL = AL с чертежа спинки.
АА 1 = глубина горловины = длина отрезка AL +
Проведем дугу А1L, которая будет линией горловины спереди.
LL1 =
Проведем горизонталь через точку L1.
Для нахождения точки L2 проведем дугу с центром в точке L
и радиусом, равным LL2.
LL2 =
На пересечении дуги и горизонтали находится точка L2.
FM = FM с чертежа спинки +
Проведем горизонталь через точку М 1 .
ВВ 1 = СО = 14 расстояния между сосковыми точками (Цг ).
(Пример:
L2B2 = высота груди (Вг ) + прибавка.
(Пример:
Для нахождения точки В 2 проведем дугу с центром в точке
L2 и радиусом, равным L2B2.
На пересечении дуги и вертикали В10 находится точка В 2 .
Проведем линию L2B2
L2L3 = обхват груди 3 (ОгЗ ) - обхват груди 1 (Ог 1 ).
(Пример:
Для нахождения точки L3 проведем дугу с центром в точке L2
и радиусом, равным L2L3.
Проведем дугу с центром в точке В 2 и радиусом, равным
L2B2.
На пересечении двух дуг находится точка L3.
Проведем отрезок L3B2.
L3M1 = LM с чертежа спинки - LL2.
(Пример: 16 см-
Для нахождения точки М 1 проведем дугу с центром в точке
L3 и радиусом, равным L3M.
На пересечении дуги и горизонтали через точку М находится
точка М 1 .
G1G2 = 1/4G1M.
G1G3 = 1/3G1G2.
G2G5 = ЛА G2G3.
G4G5 =
Проведем линию проймы по точкам М 1 G2 G4 G3 G.
HN =
Проведем линию бокового шва по точкам G N I.
B2R =
OP = OP1 = глубина вытачки =
OR1 =
Проведем контур вытачки по точкам Р R P1 R1.

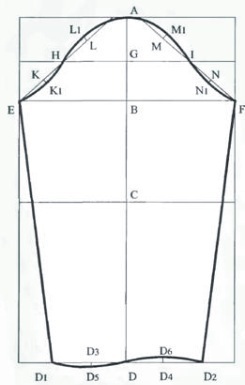

Построение рукава
Проведем вертикаль.
Отложим на ней отрезок АВ = MG1 (величина с чертежа
спинки) -
(Пример:
АС = длина руки до локтя (Дрл ).
(Пример:
AD = длина рукава.
(Пример:
BF = BE = (обхват плеча (Оп) + прибавка) / 2.
(Пример: (
AG = 1/2 АВ.
GI = 1/4BF+
(Пример:
GH = 1/2 BF +
(Пример:
Проведем линии ЕН и FI до пересечения с горизонтальной
прямой, проходящей через точку А.
НК = HL = 1/2 ЕН.
IM = IN = ЛА FI.
Проведем перпендикуляры через точки К L М N.
КК 1 =
LL1 =
ММ 1 =
NN1 =
Проведем линию оката рукава по точкам Е К1 Н L1 А М1 I N1
F.
DD1 = DD2 = 1/2 ширины низа рукава = = (обхват запястья
(Оз ) + прибавка) / 2.
(Пример: (
D3D = D1D3 = 1/2 DD1.
D4D = D2D4 = 1/2 DD2.
D3D5 = D4D6 =
